Từ kích thước thông thủy đến kích thước đặt sản xuất cửa chống cháy
Một bộ cửa lắp vừa ô chờ vẫn có thể tạo ra lối đi hẹp hơn dự kiến. Sự khác biệt nằm ở kích thước thông thủy, cấu tạo khung, vị trí cánh khi mở và cao độ sàn. Những yếu tố này định hình bản vẽ sản xuất cửa chống cháy.
Thông thủy thể hiện khoảng đi qua thực tế
Trên bản vẽ, chiều rộng lối mở thường được thể hiện bằng một con số. Sau khi lắp cửa, khoảng đi qua có thể thu hẹp do khung và cánh chiếm chỗ. Kích thước thông thủy phản ánh không gian sử dụng thực tế tại trạng thái mở thiết kế.
Ở hành lang, kích thước này liên quan đến dòng người và thoát nạn. Tại phòng kỹ thuật hoặc kho, xe đẩy và thiết bị vận chuyển lại quyết định khoảng mở. Chiều rộng cánh vì vậy không thay thế được bề rộng thông thủy.
Bốn kích thước trong cùng một bộ cửa
Cách ghi chung “kích thước cửa” dễ khiến đơn vị thiết kế, sản xuất và thi công hiểu khác nhau.
| Loại kích thước | Ý nghĩa |
|---|---|
| Thông thủy | Khoảng đi qua hữu dụng khi cửa mở |
| Ô chờ xây dựng | Khoảng trống trên tường để lắp khung |
| Phủ bì khung | Kích thước ngoài của cụm khung |
| Kích thước cánh | Kích thước gia công theo cấu tạo bộ cửa |
Ô chờ chứa khung và khe lắp đặt, còn khoảng thông thủy phụ thuộc mặt cắt khung, vị trí bản lề và góc mở cánh. Các thông số liên quan nhưng không trùng nhau.
Từ thông thủy đến kích thước sản xuất
Trước tiên, xác định khoảng đi qua mong muốn rồi lựa chọn số cánh. Dựa trên mặt cắt khung và bản lề, nhà sản xuất xác định kích thước cánh, phủ bì khung và khoảng lắp đặt.
Ví dụ, yêu cầu 900 mm thông thủy không đồng nghĩa đặt cánh rộng 900 mm. Thanh khung và phần cánh chiếm chỗ khi mở đều làm thay đổi khoảng trống sử dụng. Kích thước cuối cùng được thể hiện trên bản vẽ cấu tạo của bộ cửa.
Khung ôm tường, khung lọt lòng hay khung có phào che có cách tính khác nhau. Do đó, một công thức trừ kích thước cố định khó áp dụng cho mọi bộ cửa chống cháy.
Cao độ sàn chi phối chiều cao cửa
Ô chờ đo khi nền còn thô sẽ thay đổi sau khi lát gạch, đá hoặc hoàn thiện sàn. Nếu bỏ qua chênh cao này, cánh có thể cọ nền và khó đóng hết hành trình.
Ngưỡng cửa, nẹp sàn, độ dốc nền và khe hở dưới cánh được xác định từ cao độ hoàn thiện. Với cửa chống cháy, khe chân cửa gắn với cấu hình đã được đánh giá; tự ý nâng cánh để tránh cọ sàn có thể làm thay đổi khả năng đóng kín.
Hai trạng thái thông thủy của cửa đôi
Ở cửa hai cánh, việc đi lại hằng ngày có thể chỉ sử dụng cánh chủ. Khi đưa thiết bị lớn qua lối mở, cánh phụ được mở thêm để tăng khẩu độ. Hai trạng thái này tạo ra khoảng đi qua khác nhau.
Tỷ lệ chia cánh, mép tiếp giáp và chốt giữ cánh phụ được tính từ giai đoạn thiết kế. Bộ cửa rộng chưa chắc thuận tiện nếu cánh sử dụng thường xuyên quá hẹp.
Khảo sát ô chờ trước khi gia công
Ô chờ thực tế có thể khác bản vẽ do tường nghiêng, mép không vuông hoặc lớp hoàn thiện thay đổi. Đo tại nhiều vị trí giúp phát hiện sai lệch trước khi sản xuất, đồng thời xác định không gian mở cánh quanh các thiết bị liền kề.

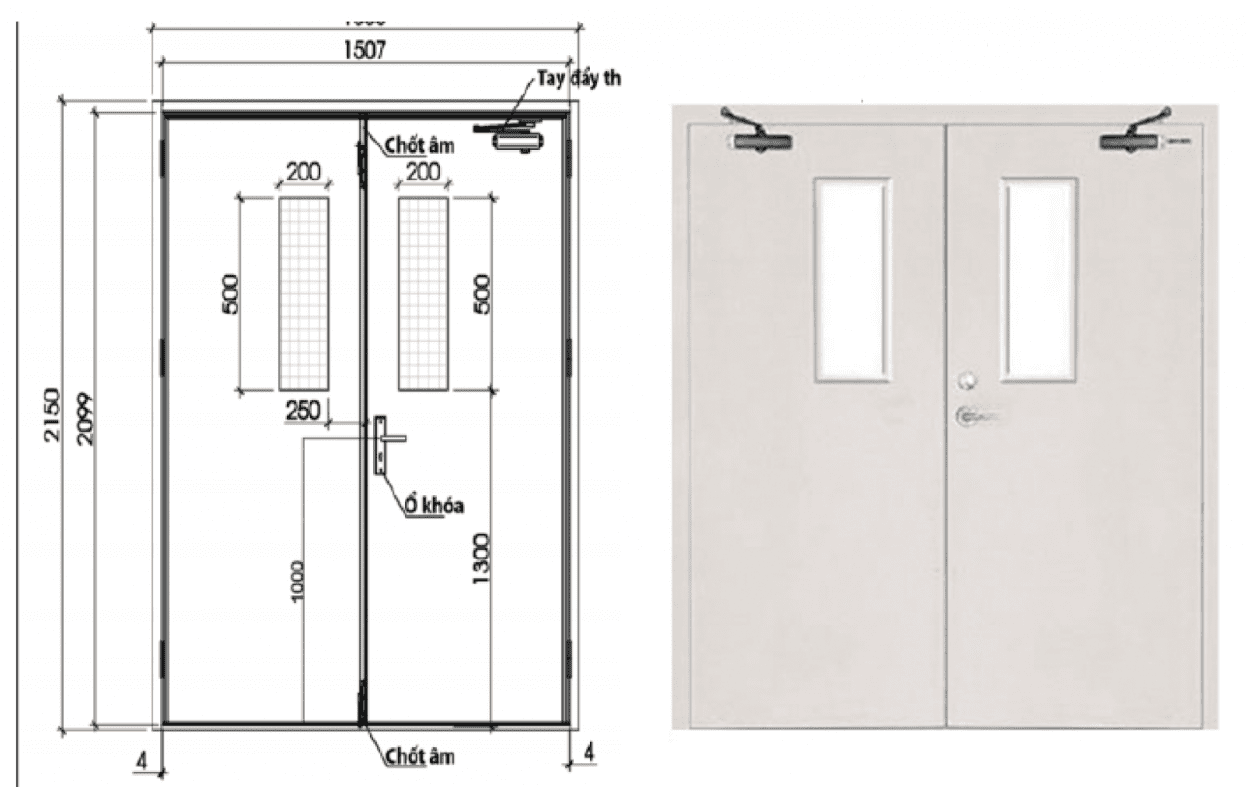

Bản vẽ đặt hàng thể hiện thông thủy, ô chờ, phủ bì khung và kích thước cánh, cùng hướng mở và cao độ sàn. Với cửa chống cháy, kích thước đặt hàng còn nằm trong phạm vi áp dụng của kết quả thử chịu lửa hoặc có cơ sở đánh giá phù hợp.
Giải pháp cửa chống cháy tại Nam Phát Mavi
Nam Phát Mavi cung cấp cửa thép chống cháy một cánh và hai cánh, với phương án kích thước theo điều kiện công trình. Từ nhu cầu sử dụng và ô chờ thực tế, cấu hình khung, cánh và phụ kiện được thống nhất trước khi đặt hàng. Bản vẽ sản xuất rõ ràng giúp hạn chế sai lệch trong thi công và bàn giao.
FAQs
1. Thông thủy có bằng chiều rộng cánh?
Không. Khung và cánh khi mở có thể chiếm một phần lối đi.
2. Đo ô chờ xong có đặt hàng ngay?
Chưa đủ. Kích thước phụ thuộc cấu hình khung và thông thủy mong muốn.
3. Vì sao phải đo lại ô chờ?
Mép tường và lớp hoàn thiện có thể làm số đo thực tế thay đổi.
4. Nền chưa lát có xác định chiều cao cửa?
Có thể, khi đã xác nhận cao độ sàn hoàn thiện và chi tiết chân cửa.
5. Cửa chống cháy được làm lớn hơn mẫu thử?
Chỉ trong phạm vi kết quả thử cho phép hoặc có đánh giá phù hợp.
