Giãn nở nhiệt làm thay đổi kích thước cánh thép

Thép có khả năng giãn nở khi nhiệt độ tăng, khiến kích thước các chi tiết kim loại thay đổi theo mức độ gia nhiệt. Trong điều kiện cháy, cánh cửa thép tiếp nhận nhiệt từ bức xạ, đối lưu và dẫn nhiệt qua bề mặt. Quá trình gia nhiệt diễn ra liên tục, tạo ra sự thay đổi kích thước của lớp thép bao ngoài và các thành phần kết cấu bên trong.

Mức độ giãn nở nhiệt của thép phụ thuộc vào hệ số giãn nở, chiều dài ban đầu và độ tăng nhiệt độ. Với cùng vật liệu, chi tiết có chiều dài lớn thường xuất hiện độ giãn dài tuyệt đối lớn hơn khi chịu mức tăng nhiệt tương đương. Đối với cánh cửa, hiện tượng này diễn ra theo cả chiều rộng và chiều cao, đồng thời chịu sự ràng buộc từ khung, bản lề và cơ cấu khóa.

Bên cạnh giãn nở, độ cứng và khả năng chịu lực của thép suy giảm khi nhiệt độ tăng cao. Sự kết hợp giữa biến dạng nhiệt và thay đổi đặc tính cơ học khiến cánh cửa có thể cong, võng hoặc biến dạng cục bộ. Mức độ biến dạng thực tế phụ thuộc vào cấu hình kết cấu và điều kiện tiếp xúc với lửa.

Chênh lệch nhiệt độ hình thành độ cong của cánh

Trong một đám cháy, hai mặt cánh cửa thường tiếp nhận nhiệt ở những mức độ khác nhau. Bề mặt hướng về phía nguồn cháy có nhiệt độ tăng nhanh hơn, trong khi mặt đối diện được bảo vệ một phần bởi lớp lõi cách nhiệt. Sự chênh lệch này tạo ra hiện tượng giãn nở nhiệt không đồng đều theo chiều dày cánh.

Khi lớp thép phía nóng giãn nở nhiều hơn lớp phía lạnh, sự chênh lệch biến dạng có thể khiến cánh cửa bị uốn cong ra khỏi mặt phẳng ban đầu. Hiện tượng cong do nhiệt phát triển theo sự phân bố nhiệt độ, độ cứng của cánh và mức độ ràng buộc tại các vị trí liên kết. Hình dạng biến dạng có thể thay đổi trong suốt quá trình gia nhiệt.

Đối với cửa bản lề, cạnh liên kết với khung được giữ bởi hệ bản lề, trong khi cạnh khóa chịu sự ràng buộc từ chốt và miệng khóa. Sự khác biệt về điều kiện liên kết khiến độ cong và chuyển vị tại các mép cánh không đồng đều. Một số trường hợp xuất hiện biến dạng rõ hơn ở góc phía trên gần cạnh khóa, làm thay đổi khoảng cách giữa cánh và khung.

Ngoài độ cong tổng thể, ứng suất nhiệt còn có thể tạo ra biến dạng xoắn hoặc phồng cục bộ trên bề mặt thép. Những hiện tượng này phản ánh sự tương tác giữa tải nhiệt và đặc điểm cơ học của toàn bộ cánh cửa.

Kết cấu nhiều lớp chi phối mức độ biến dạng

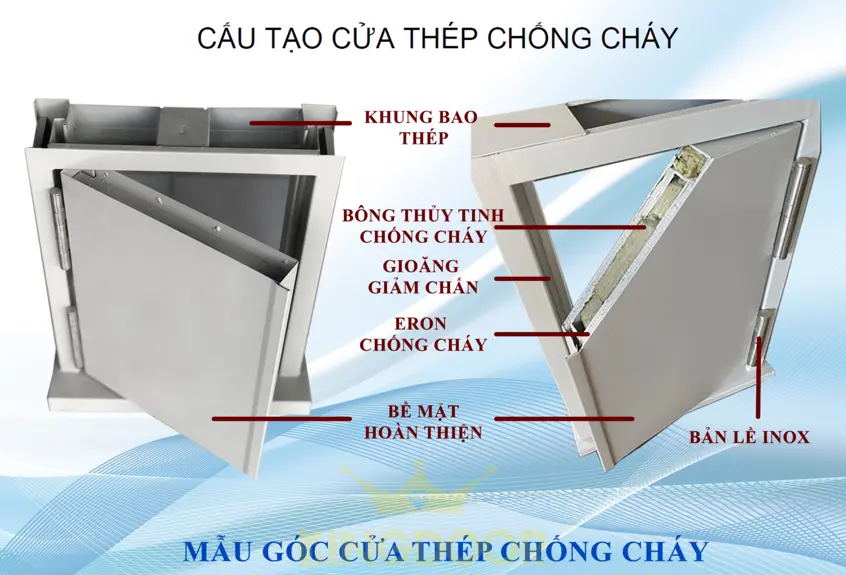

Cánh cửa thép chống cháy thường được chế tạo theo kết cấu nhiều lớp, gồm hai bề mặt thép, vật liệu lõi và các chi tiết gia cường. Các thành phần này phối hợp nhằm duy trì hình dạng cánh, hạn chế truyền nhiệt và bảo đảm tính ổn định trong điều kiện làm việc đã xác định.

Chiều dày thép, hình dạng gân gia cường và phương pháp liên kết quyết định độ cứng của kết cấu cánh. Những chi tiết gia cường được bố trí hợp lý giúp phân bố ứng suất và hạn chế biến dạng cục bộ. Tuy nhiên, việc tăng chiều dày thép hoặc bổ sung gân gia cường chưa đủ để xác định khả năng chịu lửa của bộ cửa, bởi các thành phần kim loại còn tham gia truyền nhiệt giữa hai bề mặt.

Lớp lõi có tác dụng hạn chế truyền nhiệt, làm chậm sự gia tăng nhiệt độ tại mặt không tiếp xúc với lửa. Đồng thời, sự khác biệt về hệ số giãn nở và đặc tính cơ học giữa lõi và lớp thép có thể tạo ra ứng suất tại các bề mặt tiếp giáp. Mối liên kết giữa các lớp vật liệu vì vậy có ý nghĩa đối với tính ổn định hình học của cánh khi gia nhiệt.

Hiệu quả của kết cấu nhiều lớp được xác định thông qua sự phối hợp giữa khả năng cách nhiệt, độ cứng và đặc điểm biến dạng của toàn bộ hệ cửa. Một cấu hình có độ cứng cao ở nhiệt độ thường chưa phản ánh đầy đủ ứng xử của cánh trong thử nghiệm chịu lửa.

Biến dạng tại mép cánh và khả năng duy trì độ kín

Khi cánh cửa thay đổi hình dạng, vị trí tiếp giáp giữa cánh và khung có thể xuất hiện sự thay đổi về khe hở. Những khu vực như cạnh khóa, góc trên và đường tiếp giáp giữa hai cánh là các vị trí đáng chú ý trong quá trình đánh giá biến dạng.

Độ cong làm cánh dịch chuyển khỏi mặt phẳng đóng ban đầu, tạo điều kiện hình thành khoảng hở tại một số vị trí tiếp giáp. Nếu chuyển vị vượt quá khả năng duy trì liên kết của chốt khóa hoặc cấu trúc làm kín, tính toàn vẹn của bộ cửa có nguy cơ suy giảm. Dòng khí nóng và ngọn lửa có thể xuyên qua các khe hở hình thành trong quá trình cháy.

Đối với cửa hai cánh, sự giãn nở và uốn cong diễn ra trên cả hai cánh, tạo ra tương tác tại đường tiếp giáp trung tâm. Kích thước khe ban đầu, cơ cấu giữ cánh và độ ổn định của bản lề quyết định cách hai cánh dịch chuyển tương đối khi chịu nhiệt.

Kiểm soát biến dạng nhiệt vì vậy gắn trực tiếp với thiết kế khung, bản lề, chốt khóa và các chi tiết làm kín. Khả năng duy trì trạng thái đóng phụ thuộc vào sự tương thích giữa những thành phần này trong toàn bộ thời gian thử nghiệm.

Đánh giá biến dạng trong thử nghiệm chịu lửa

Theo TCVN 9383:2012 – Thử nghiệm khả năng chịu lửa: Cửa đi và cửa chắn ngăn cháy, khả năng chịu lửa của cửa được xác định thông qua thử nghiệm trên cụm cửa trong điều kiện gia nhiệt quy định. Mẫu thử bao gồm các bộ phận liên quan đến chức năng ngăn cháy như cánh, khung, phụ kiện và kết cấu gá đỡ tương ứng.

Trong quá trình thử, sự thay đổi hình dạng cánh được quan sát cùng trạng thái liên kết, khe hở và khả năng duy trì tính toàn vẹn. Đối với bộ cửa được đánh giá theo chỉ tiêu EI, hai đặc tính trọng tâm là E – tính toàn vẹn và I – tính cách nhiệt. Biến dạng của cánh có liên hệ với nguy cơ mất tính toàn vẹn, trong khi nhiệt độ tại mặt không tiếp xúc với lửa được sử dụng để đánh giá khả năng cách nhiệt.

Hiện tượng cong hoặc võng trong quá trình gia nhiệt chưa tự động xác định bộ cửa mất khả năng chịu lửa. Kết quả được đánh giá theo các tiêu chí thử nghiệm áp dụng, đặc biệt là khả năng ngăn ngọn lửa, khí nóng xuyên qua và giới hạn gia tăng nhiệt độ trên mặt không tiếp xúc với lửa.

Bên cạnh kết quả thử nghiệm, kích thước mẫu, cấu hình phụ kiện, hướng tiếp xúc với lửa và phạm vi áp dụng của báo cáo thử nghiệm là những thông tin quan trọng khi đối chiếu sản phẩm với yêu cầu thiết kế công trình.

Giải pháp cửa thép chống cháy tại Nam Phát Mavi

Nam Phát Mavi cung cấp các dòng cửa thép chống cháy một cánh và hai cánh, với kết cấu cánh thép, khung, vật liệu lõi và hệ phụ kiện theo từng cấu hình sản phẩm. Việc lựa chọn bộ cửa được thực hiện trên cơ sở kích thước ô chờ, vị trí lắp đặt, yêu cầu chịu lửa và hồ sơ kỹ thuật tương ứng.

Đối với các công trình có yêu cầu ngăn cháy, sự đồng bộ giữa cánh, khung và phụ kiện là cơ sở để đánh giá tính phù hợp của hệ cửa. Danh mục cửa thép chống cháy Nam Phát Mavi mang đến những phương án phục vụ nhu cầu thiết kế, thi công và hoàn thiện công trình, đồng thời hỗ trợ chủ đầu tư đối chiếu cấu hình sản phẩm với kết quả thử nghiệm chịu lửa được áp dụng.

FAQs

1. Cánh cửa thép chống cháy có bị biến dạng khi tiếp xúc với lửa không?

Có. Thép giãn nở khi nhiệt độ tăng, trong khi chênh lệch nhiệt độ giữa hai mặt cánh có thể tạo ra hiện tượng cong, võng hoặc xoắn. Mức độ biến dạng phụ thuộc vào kết cấu cánh, điều kiện gia nhiệt và hệ liên kết.

2. Cánh cửa thép bị cong có đồng nghĩa với việc mất khả năng chống cháy?

Không. Biến dạng hình học là hiện tượng có thể xuất hiện khi gia nhiệt. Việc xác định khả năng chịu lửa dựa trên kết quả đánh giá các tiêu chí thử nghiệm tương ứng, thay vì chỉ quan sát độ cong của cánh.

3. Tăng chiều dày thép có giúp hạn chế biến dạng nhiệt không?

Chiều dày thép tham gia quyết định độ cứng của cánh, song khả năng hạn chế biến dạng phụ thuộc thêm vào gân gia cường, vật liệu lõi và điều kiện liên kết. Kết quả chịu lửa được xác nhận trên cấu hình bộ cửa hoàn chỉnh.

4. Những vị trí nào trên cửa thép dễ xuất hiện biến dạng đáng chú ý?

Cạnh khóa, góc cánh, đường tiếp giáp hai cánh và các vị trí liên kết là những khu vực thường được xem xét. Mức độ chuyển vị thực tế thay đổi theo kết cấu và điều kiện tiếp xúc nhiệt.

5. Đánh giá biến dạng của cửa thép chống cháy dựa trên tiêu chuẩn nào?

TCVN 9383:2012 quy định phương pháp thử nghiệm khả năng chịu lửa của cửa đi và cửa chắn ngăn cháy. Kết quả thử nghiệm được sử dụng để đánh giá tính toàn vẹn, khả năng cách nhiệt và các đặc điểm làm việc của cụm cửa trong điều kiện thử tương ứng.
